使用 OpenCV 识别信用卡卡号

2026-10-25

目前，我是将 OpenCV 的文档看的差不多了，但是手生，需要一些小项目进行练习。随后我就在哔哩哔哩上找到了不错的教学视频，不愧是哔哩哔哩大学，学习视频还是很全的。

视频链接：https://www.bilibili.com/video/BV14A411C7ZE?p=36

实现思路

项目名为“信用卡数字识别”，就是识别出信用卡上的卡号数字，然后输出完整的卡号。其核心思路是通过模板匹配的方式实现简单的 OCR，进而提取文本。

在本文中，我将专注于记录项目的核心逻辑，即如何通过模板来匹配指定的内容。在原视频中，除了这个功能外，还包括了命令行参数、信用卡类型识别这些，这些都很简单，我就不写了。

然后在开始之前，先了解一下处理流程，本文的内容也趋同于此流程：

制作数字模板库：把 0-9 的信用卡字体做成单个数字的模板集合。信用卡图像预处理：进行降噪、增强特征，以便突出数字区域。
定位卡号区域：在整张图片中找出卡号数字的位置。
模板匹配：将单个数字和模板逐一比对，输出最相似的结果。

第一步：制作数字模板库

模板就是识别的标准答案，只要跟模板长的差不多，就是匹配成功的结果。

制作模板前，先准备一张包含 0-9 数字的信用卡字体的图片，然后再拆分成 10 个单独的数字模板。

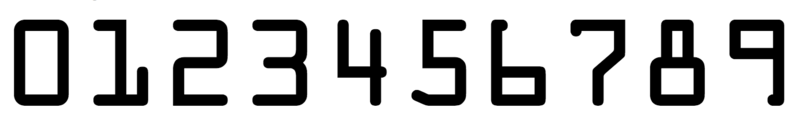

原始模板图

读取模板图片

# 读取时，设置 flags 为灰度图，直接获得灰度图版本的图片
template = cv2.imread(
    filename = "ocr_a_template.png",
    flags = cv2.IMREAD_GRAYSCALE
)

# 反向二值化，把白底黑字变成 白字黑底
_, template_binary = cv2.threshold(
    src = template,
    thresh = 127,
    maxval = 255,
    type = cv2.THRESH_BINARY_INV
)

灰度图：灰度图仅用单一亮度值表示明暗信息，而彩色图片则通过多通道（如 BGR）组合来同时记录亮度与色彩信息。数字识别不需要颜色信息，转为灰度可以大幅降低计算量。
二值化：把灰度图变成只有纯黑、纯白两种颜色，是轮廓检测的前提。
- 函数定义：cv2.threshold(图片, 阈值, 最大值, 二值化类型)
- THRESH_BINARY_INV 反向二值化，如果像素值大于阈值，则赋予 10，否则赋予 255，变为纯白。

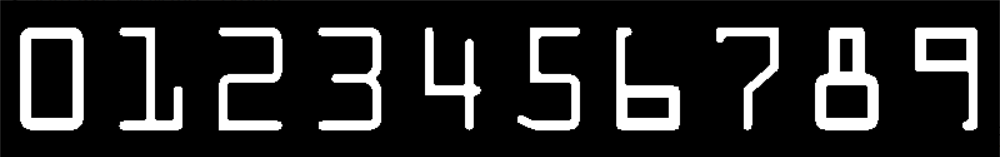

反向二值化后的模板

找出所有数字轮廓

# 查找模板图像中的轮廓
template_contours, _ = cv2.findContours(
    image = template_binary,
    mode = cv2.RETR_EXTERNAL,
    method = cv2.CHAIN_APPROX_SIMPLE
)

# 将每个轮廓转换为矩形边界框，并按照X轴坐标排序
template_bounding_boxes = sorted(
    [cv2.boundingRect(c) for c in template_contours],
    key=lambda b: b[0]
)

轮廓检测：在黑色背景中寻找白色物体的轮廓，因此，输入图像必须是二值化的（黑白图像），并且目标物体应为白色，背景应为黑色。
- cv2.RETR_EXTERNAL：只检测最外层轮廓，忽略内部孔洞（比如数字 0、8 中间的洞），只需要数字的外轮廓
- cv2.CHAIN_APPROX_SIMPLE：压缩轮廓点，只保留端点，比如矩形轮廓只存 4 个角点，减少数据量
- 返回值：templateContours 是轮廓列表，每个元素是一个轮廓的坐标点集合；第二个返回值是轮廓的层级关系，这里用不到，用 _ 忽略。
轮廓排序：检测出来的轮廓顺序是倒序，为了正常使用，需要转换为顺序排列的结果，按照图片中 0-9 的顺序，所以需要按照 x 坐标从左到右排序。
- 在这里，先将每个轮廓转换为外接矩形，这样就有了 x/y 坐标轴数据

数字轮廓检测结果

将数字从原图上抠下来

在 Python 中，OpenCV 通过 NumPy 数组来表示图像数据，每个图像就是一个多维数组，其中每个元素对应图像中的一个像素。图像的尺寸和颜色模式也可以通过数组的形状来表示。

这时只需要使用数组下标，获取数字区域，这样就成功的将数字从原图上截取下来，单独保存。

# 创建一个字典，将每个数字与其对应的模板图像进行映射
digit_templates = {}

# 遍历每个轮廓，提取数字模板
for i, box in enumerate(template_bounding_boxes):
    # 获取轮廓的边界框
    x, y, w, h = box
    # 提取模板图像中的数字区域
    digit_template = template_binary[y:y+h, x:x+w]
    # 统一缩放到固定尺寸 53×85
    digit_template = cv2.resize(digit_template, (53, 85))
    # 将数字模板存储在字典中，键为数字字符，值为模板图像
    digit_templates[str(i)] = digit_template

这一步将所有的模板图片大小统一，这是因为在后续的模板匹配中，有一个要求，模板必须小于要匹配的图像，所以在这里先统一一下模板的大小。

至于为什么是 (53, 85)，这是因为大部分数字的大小都是这个。将 template_bounding_boxes 打印出来，可以看到其中只有部分的宽高不一样。

[(15, 20, 53, 85), (94, 20, 53, 85), (174, 20, 53, 85), (253, 20, 53, 85), (338, 20, 48, 85), (412, 20, 53, 85), (492, 20, 53, 85), (571, 20, 53, 85), (651, 20, 53, 85), (730, 20, 54, 85)]

第二步：信用卡图像预处理

这一步决定了，后续处理是否能得到理想的效果。需要从复杂的信用卡背景中，将数字区域凸显出来，过滤掉 logo、花纹、磁条等等的干扰。

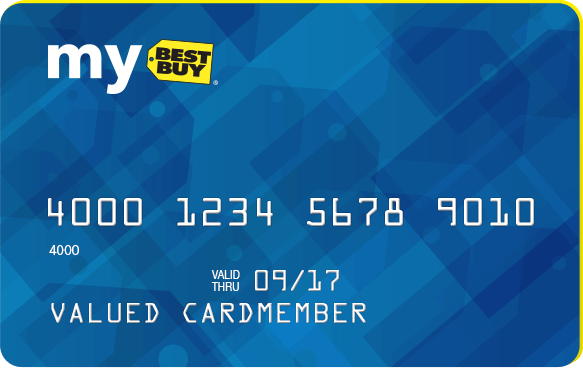

原始信用卡图

读取待处理的图像

# 读取输入图像
image = cv2.imread(
    filename = "credit_card_01.png",
    flags = cv2.IMREAD_GRAYSCALE
)

# 等比例缩放图像，使其宽度为300像素
image = cv2.resize(
    src = image,
    dsize = (300, int(image.shape[0] * 300 / image.shape[1]))
)

第一次预处理：采用顶帽运算，过滤掉背景干扰

# 创建9×3的矩形核
rectangle_kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 3))

# 顶帽运算
processing_image = cv2.morphologyEx(
    src = image,
    op = cv2.MORPH_TOPHAT,
    kernel = rectangle_kernel
)

顶帽运算（TopHat）是一种基于形态学的图像处理技术，用于从灰度图像中提取比周围区域更亮的部分。它通过原图减去开运算结果实现，常用于增强细节、去除背景干扰等场景。

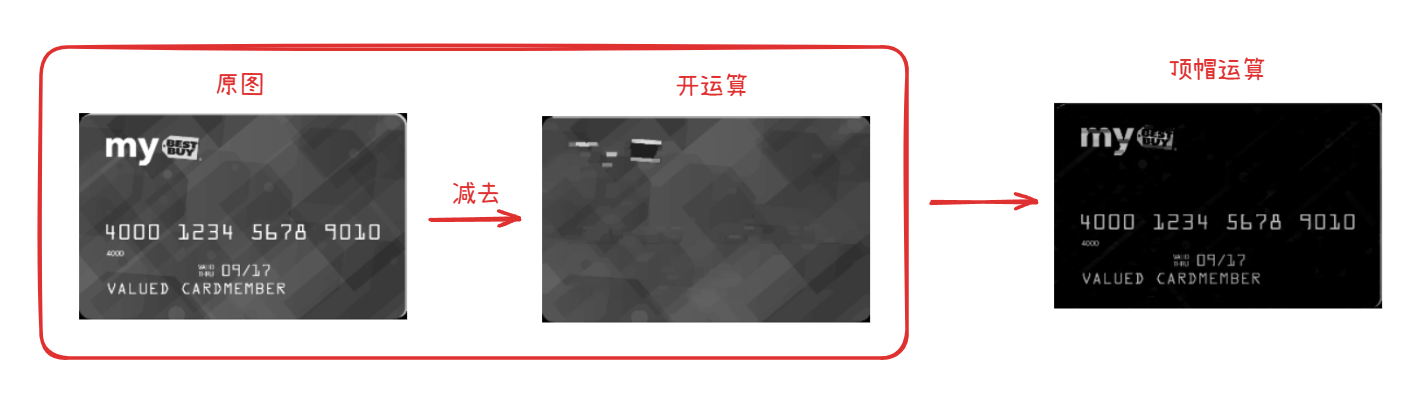

顶帽运算结果

为形态学操作创建的核，为 9×3 的长方形核，是因为数字是横宽竖窄的长方形，长方形核能更好地贴合数字形状，最大化保留数字特征，过滤掉其他形状的干扰。

在开运算中，正因为核的大小近似于数字的大小，可以只留下背景干扰信息。正好在顶帽运算中，一相减即可去除背景干扰。

Note

形态学操作是用一个核（结构元素）在图像上逐像素滑动，根据结构元素覆盖区域内的像素值分布，按照规则重新计算中心像素的值。

腐蚀：只有当结构元素覆盖区域内的像素都为白色（255）时，中心像素才会被保留，否则会被腐蚀掉。效果为亮区域变细变小，消除小的亮噪点。
膨胀：只要结构元素覆盖区域内存在一个像素为白色（255），中心像素就会被保留。效果为亮区域变粗变大，填补小的黑洞
开运算：先腐蚀，后膨胀，可以消除小的亮物体，保留大的亮区域
闭运算：先膨胀，后腐蚀，可以填补亮区域里的小黑洞，连接相邻的亮区域

Note

核（结构元素）是一个定义了形状、大小及原点位置的小矩阵，用于在腐蚀、膨胀等操作中决定如何探测和修改图像像素。

在 OpenCV 中，创建核主要有两种方式：

使用 cv2.getStructuringElement()：这是最常用的方法，通过指定形状（如矩形 MORPH_RECT、椭圆 MORPH_ELLIPSE、十字形 MORPH_CROSS）和尺寸 (width, height) 来自动生成预定义形状的核。
手动定义 NumPy 数组：通过直接创建一个包含 0 和 1 的 NumPy 数组来自定义任意形状的核。

第二次预处理：将数字区域连接起来

经过前面几步后，干扰元素已经很少了，可以将彼此相近的现存元素融合成一个整体，这样后续可以直接筛选每个整体的宽和高，以此找出目标区域（信用卡卡号）。

# 创建核，用于形态学操作
rectangle_kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 3))
square_kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))

# 第一次闭操作：把数字的边缘连起来，形成完整区块
processing_image = cv2.morphologyEx(
    src = processing_image,
    op = cv2.MORPH_CLOSE,
    kernel = rectangle_kernel
)

# Otsu 自动二值化
_, processing_image = cv2.threshold(
    src = processing_image,
    thresh = 0,
    maxval = 255,
    type = cv2.THRESH_BINARY | cv2.THRESH_OTSU
)

# 第二次闭操作：填充区块内部细小空洞，区域更加连续完整
processing_image = cv2.morphologyEx(
    src = processing_image,
    op = cv2.MORPH_CLOSE,
    kernel = square_kernel
)

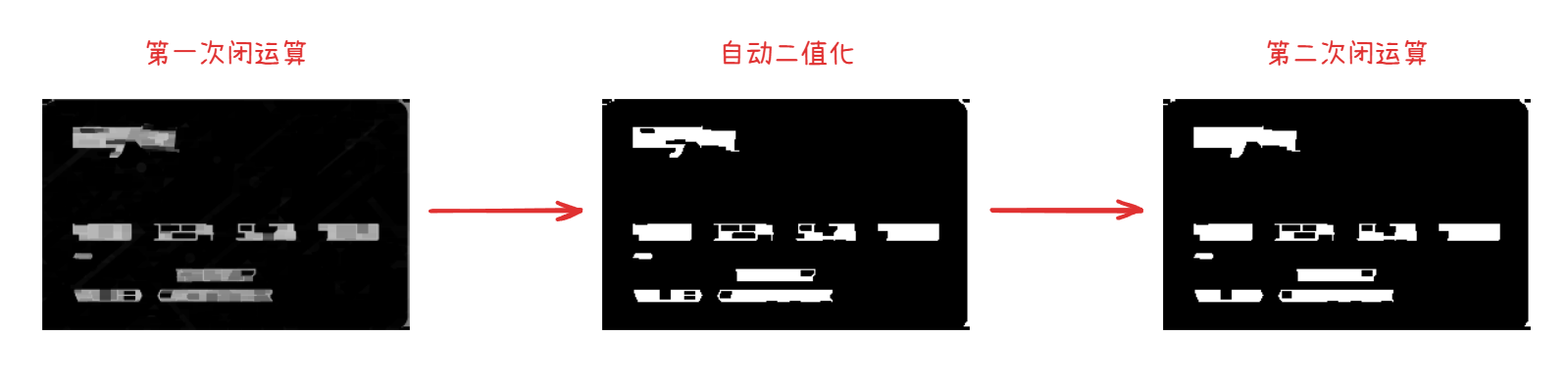

预处理完成结果

在两次的闭操作中，所使用的核是不一样的，大一些的 rectangle_kernel 用来连接不同数字，而更小一些的 square_kernel 则是连接整体中尚未合并的孔洞。可以看到经过第一次闭操作之后，整体之中还是存在一些细小孔洞、断裂点，或边缘毛刺，这时需要第二次闭操作来进行完善。

在两次闭运算中间插入 Otsu 自动二值化，是为了将第一次闭运算产生的“灰度、模糊”的结果，强制转换回清晰的“黑白”二值图像，以便进行后续精确的轮廓筛选和第二次形态学操作。

cv2.THRESH_BINARY | cv2.THRESH_OTSU 的意思是用 Otsu 算法自动确定最佳阈值，并按标准二值规则（高于阈值为白、低于为黑）生成二值图。另外为了满足函数调用要求，threshold 阈值参数不能空着，这里给一个 0 作为占位符。

第三步：定位卡号数字组

在上一步的运行结果中，可以看到卡号被分为了 4 组，每组有 4 个数字。接下来的操作，就是从所有的轮廓中找到这 4 组卡号。

轮廓筛选

# 查找图像中的轮廓
all_contours, _ = cv2.findContours(
    image = processing_image,
    mode = cv2.RETR_EXTERNAL,
    method = cv2.CHAIN_APPROX_SIMPLE
)

# 创建一个列表，用于存储可能的卡号数字组的边界框
possible_box = []
# 遍历所有轮廓，筛选出可能的卡号数字组
for contour in all_contours:
    # 获取轮廓的边界框
    x, y, w, h = cv2.boundingRect(contour)
    # 计算宽高比
    aspect_ratio = w / float(h)
    # 筛选条件：宽高比在2.5到4.0之间，且宽度在40到55像素之间，高度在10到20像素之间
    if 2.5 < aspect_ratio < 4.0 and 40 < w < 55 and 10 < h < 20:
        possible_box.append((x, y, w, h))

通过筛选宽高比、宽度和高度范围，就能过滤掉 logo、磁条、文字等无关轮廓，只留下 4 组卡号。

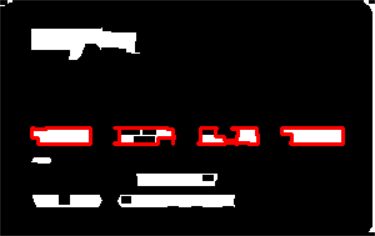

筛选出的卡号数字组

轮廓排序

还是之前的原因，识别出来的顺序是倒序，需要按照 x 轴坐标排序一下。

# 按照X轴坐标对可能的卡号数字组进行排序
possible_box = sorted(
    possible_box,
    key = lambda b: b[0]
)

第四步：模板匹配

定位到 4 组卡号后，要把每组里的 4 个数字拆开，逐一和模板匹配，得到识别结果。

创建一个列表，用于存储识别出的数字

result_digits = []

将数字组从原图上抠下来

# 遍历每个可能的卡号数字组
for gx, gy, gw, gh in possible_box:
    # 提取卡号数字组区域，上下左右各扩5像素，避免切到数字边缘
    digit_group = image[gy-5:gy+gh+5, gx-5:gx+gw+5]

    # 将数字组区域二值化
    _, digit_group_binary = cv2.threshold(
        src = digit_group,
        thresh = 0,
        maxval = 255,
        type = cv2.THRESH_BINARY | cv2.THRESH_OTSU
    )

    # 查找数字组区域中的轮廓
    digit_contours, _ = cv2.findContours(
        image = digit_group_binary,
        mode = cv2.RETR_EXTERNAL,
        method = cv2.CHAIN_APPROX_SIMPLE
    )

    # 对数字轮廓按照X轴坐标进行排序
    digit_contours = sorted(
        [cv2.boundingRect(c) for c in digit_contours],
        key=lambda b: b[0]
    )

这里的实现逻辑，与“制作数字模板库”的逻辑一样，基本逻辑都是从原图上，把数字裁剪下来。

模板匹配识别

当把一个完整的数字组裁剪下来后，就可以进入下一层循环，然后依次把单独的数字裁剪下来，放入集合中。

然后将每一个裁剪好的数字，与模板库进行匹配，找出其中相似度最高的数字作为识别结果。

# 创建一个列表，用于存储识别出的数字
group_digits = []

# 遍历每个数字轮廓，进行模板匹配
for x, y, w, h in digit_contours:
    # 提取数字区域
    digit_roi = digit_group_binary[y:y+h, x:x+w]
    # 统一缩放到固定尺寸 53×85
    digit_roi = cv 2.resize(digit_roi, (53, 85))

    # 初始化最佳匹配结果
    best_match_digit = None
    best_match_score = -1000.0
    # 遍历模板库，进行模板匹配
    for digit_char, template_img in digit_templates.items():
        # 使用归一化相关系数进行模板匹配
        match_result = cv 2.matchTemplate(
            image = digit_roi,
            templ = template_img,
            method = cv 2.TM_CCOEFF_NORMED
        )
        _, max_val, _, _ = cv 2.minMaxLoc(match_result)

        # 更新最佳匹配结果
        if max_val > best_match_score:
            best_match_score = max_val
            best_match_digit = digit_char

    # 将识别出的数字添加到列表中
    if best_match_digit is not None:
        group_digits.append(best_match_digit)

# 将识别出的数字组添加到结果列表中
result_digits.append(''.join(group_digits))

模板匹配，是一种基于像素相似度的目标定位技术，通过将模板图像在原图上滑动遍历，逐位置计算匹配程度来定位目标区域，适合无旋转、无缩放的简单目标检测场景。

函数定义：cv 2.matchTemplate(image, templ, method, result=None, mask=None)
image：待搜索的输入原图，支持 8 位整数或 32 位浮点型，单通道、多通道均可
templ：模板图像，数据类型需与原图一致，宽高必须小于等于原图
method：匹配算法标识，共 6 种，决定相似度计算规则与极值判断方式
- cv 2.TM_SQDIFF：平方差匹配，计算像素差值的平方和，差异越小得分越低
- cv 2.TM_SQDIFF_NORMED：归一化平方差匹配，取值范围 [0, 1]，值越小匹配度越高
- cv 2.TM_CCORR：相关匹配，像素相似度越高得分越高，值越大匹配度越高
- cv 2.TM_CCORR_NORMED：归一化相关匹配，取值范围 [0, 1]，值越大匹配度越高
- cv 2.TM_CCOEFF：相关系数匹配，基于均值中心化计算，可消除整体亮度偏移影响，值越大匹配度越高
- cv 2.TM_CCOEFF_NORMED：归一化相关系数匹配，取值范围 [-1, 1]，1 代表完美匹配
result：可选参数，输出的匹配结果矩阵，为单通道 32 位浮点型
mask：可选参数，掩模图像，仅支持 TM_SQDIFF 和 TM_CCORR_NORMED 两种方法，用于指定模板参与计算的像素区域

完整代码

import cv 2

# 预设变量，保存模板图像和待匹配图像的路径
template_path = 'ocr_a_reference.png'  # 模板图像路径
image_path = 'credit_card_ 01.png'  # 待匹配图像路径

# =============
# 制作数字模板库
# =============

# 读取时，设置 flags 为灰度图，直接获得灰度图版本的图片
template = cv 2.imread(
    filename = template_path,
    flags = cv 2.IMREAD_GRAYSCALE
)

# 将模板图像二值化
_, template_binary = cv 2.threshold(
    src = template,
    thresh = 127,
    maxval = 255,
    type = cv 2.THRESH_BINARY_INV
)

# 查找模板图像中的轮廓
template_contours, _ = cv 2.findContours(
    image = template_binary,
    mode = cv 2.RETR_EXTERNAL,
    method = cv 2.CHAIN_APPROX_SIMPLE
)

# 将每个轮廓转换为矩形边界框，并按照 X 轴坐标排序
template_bounding_boxes = sorted(
    [cv 2.boundingRect(c) for c in template_contours],
    key=lambda b: b[0]
)

# 创建一个字典，将每个数字与其对应的模板图像进行映射
digit_templates = {}

# 遍历每个轮廓，提取数字模板
for i, box in enumerate(template_bounding_boxes):
    # 获取轮廓的边界框
    x, y, w, h = box
    # 提取模板图像中的数字区域
    digit_template = template_binary[y:y+h, x:x+w]
    # 统一缩放到固定尺寸 53×85
    digit_template = cv 2.resize(digit_template, (53, 85))
    # 将数字模板存储在字典中，键为数字字符，值为模板图像
    digit_templates[str(i)] = digit_template

# ===============
# 信用卡图像预处理
# ===============

# 创建核，用于形态学操作
rectangle_kernel = cv 2.getStructuringElement(cv 2.MORPH_RECT, (9, 3))
square_kernel = cv 2.getStructuringElement(cv 2.MORPH_RECT, (5, 5))

# 读取待匹配图像，并将其转换为灰度图像
image = cv 2.imread(
    filename = image_path,
    flags = cv 2.IMREAD_GRAYSCALE
)

# 等比例缩放图像，使其宽度为 300 像素
image = cv 2.resize(
    src = image,
    dsize = (300, int(image.shape[0] * 300 / image.shape[1]))
)

# 使用顶帽运算，凸显画面中更明亮的数字区域，抑制杂乱背景纹理
processing_image = cv 2.morphologyEx(
    src = image,
    op = cv 2.MORPH_TOPHAT,
    kernel = rectangle_kernel
)

# 第一次闭运算：连接零散边缘，拼接为完整区块
processing_image = cv 2.morphologyEx(
    src = processing_image,
    op = cv 2.MORPH_CLOSE,
    kernel = rectangle_kernel
)

# Otsu 自动二值化
_, processing_image = cv 2.threshold(
    src = processing_image,
    thresh = 0,
    maxval = 255,
    type = cv 2.THRESH_BINARY | cv 2.THRESH_OTSU
)

# 第二次闭运算：填充区块内部细小空洞，区域更加连续完整
processing_image = cv 2.morphologyEx(
    src = processing_image,
    op = cv 2.MORPH_CLOSE,
    kernel = square_kernel
)

# =============
# 定位卡号数字组
# =============

# 查找图像中的轮廓
all_contours, _ = cv 2.findContours(
    image = processing_image,
    mode = cv 2.RETR_EXTERNAL,
    method = cv 2.CHAIN_APPROX_SIMPLE
)

# 创建一个列表，用于存储可能的卡号数字组的边界框
possible_box = []
# 遍历所有轮廓，筛选出可能的卡号数字组
for contour in all_contours:
    # 获取轮廓的边界框
    x, y, w, h = cv 2.boundingRect(contour)
    # 计算宽高比
    aspect_ratio = w / float(h)
    # 筛选条件：宽高比在 2.5 到 4.0 之间，且宽度在 40 到 55 像素之间，高度在 10 到 20 像素之间
    if 2.5 < aspect_ratio < 4.0 and 40 < w < 55 and 10 < h < 20:
        possible_box.append((x, y, w, h))

# 按照 X 轴坐标对可能的卡号数字组进行排序
possible_box = sorted(
    possible_box,
    key = lambda b: b[0]
)

# ========
# 模板匹配
# ========

# 创建一个列表，用于存储识别出的数字
result_digits = []

# 遍历每个可能的卡号数字组
for gx, gy, gw, gh in possible_box:
    # 提取卡号数字组区域，上下左右各扩 5 像素，避免切到数字边缘
    digit_group = image[gy-5:gy+gh+5, gx-5:gx+gw+5]
    # 将数字组区域二值化
    _, digit_group_binary = cv 2.threshold(
        src = digit_group,
        thresh = 0,
        maxval = 255,
        type = cv 2.THRESH_BINARY | cv 2.THRESH_OTSU
    )
    # 查找数字组区域中的轮廓
    digit_contours, _ = cv 2.findContours(
        image = digit_group_binary,
        mode = cv 2.RETR_EXTERNAL,
        method = cv 2.CHAIN_APPROX_SIMPLE
    )
    # 对数字轮廓按照 X 轴坐标进行排序
    digit_contours = sorted(
        [cv 2.boundingRect(c) for c in digit_contours],
        key=lambda b: b[0]
    )

    # 创建一个列表，用于存储识别出的数字
    group_digits = []

    # 遍历每个数字轮廓，进行模板匹配
    for x, y, w, h in digit_contours:
        # 提取数字区域
        digit_roi = digit_group_binary[y:y+h, x:x+w]
        # 统一缩放到固定尺寸 53×85
        digit_roi = cv 2.resize(digit_roi, (53, 85))

        # 初始化最佳匹配结果
        best_match_digit = None
        best_match_score = -1000.0
        # 遍历模板库，进行模板匹配
        for digit_char, template_img in digit_templates.items():
            # 使用归一化相关系数进行模板匹配
            match_result = cv 2.matchTemplate(
                image = digit_roi,
                templ = template_img,
                method = cv 2.TM_CCOEFF_NORMED
            )
            _, max_val, _, _ = cv 2.minMaxLoc(match_result)

            # 更新最佳匹配结果
            if max_val > best_match_score:
                best_match_score = max_val
                best_match_digit = digit_char

        # 将识别出的数字添加到列表中
        if best_match_digit is not None:
            group_digits.append(best_match_digit)

    # 将识别出的数字组添加到结果列表中
    result_digits.append(''.join(group_digits))

print("识别出的卡号数字组：", result_digits)

最后更新于 2026-10-25

常用的 10 种设计模式（C＃版本）
